| Sistemi costruttivi e soluzioni tecniche

Coperture inclinate

1) ISOLAMENTO TERMOACUSTICO DI TETTI IN LEGNO

Doppio assito e isolante in lana di vetro Isover Superbac N Roofine G3

DESCRIZIONE E VANTAGGI:

  • ASSENZA DI PONTI TERMICI ED ELEVATO COMFORT TERMOACUSTICO
    Il pannello in lana di vetro ISOVER SUPERBAC N Roofine G3 ad alta densità (97 kg/m3) e ad alta resistenza a compressione consente la posa dell'isolante "in continuo" evitando i ponti termici dei listelli di contenimento.
    Ideale per avere un elevato comfort sia estivo, grazie al buon valore di sfasamento termico superiore alle 9 ore, sia invernale, grazie ad una conducibilità termica dichiarata λD pari a 0,037 W/mK.
    Ideale per un alto comfort acustico, ISOVER SUPERBAC N Roofine G3 consente di ottenere un potere fonoisolante Rw di 51 dB per effetto del comportamento massa-molla-massa (valore teorico);
  • INDICATO ANCHE IN ZONA SISMICA
    Il pannello OSB al di sopra del perlinato aumenta la rigidezza della copertura migliorando il comportamento dell'edificio al sisma;
  • RISPETTOSO PER L'AMBIENTE
    Il pannello ISOVER SUPERBAC N Roofine G3 è prodotto in Italia con almento l'80% di vetro riciclato legato con resina termoindurente di nuova generazione, che associa componenti organici e vegetali, minimizzando le emissioni nell'aria di sostanze inqunanti come la formaldeide e i VOC.
Coperture inclinate. isolamento termoacustico di tetti in legno
  1. PERLINE IN ABETE 20 mm
  2. BIGMAT BIG VE 165
    Schermo freno al vapore impermeabile all'acqua, massa areica 165 g/m2 rinforzato con rete di armatura (diffusione al vapore Sd=3 m)
  3. OSB 3 spessore 19 mm
  4. ISOVER SUPERBAC N Roofine G3
    Spessore 100 mm + 100 mm doppio strato di coibentazione in lana di vetro ad alta densità (97 kg/m3)
  5. OSB 3 spessore 19 mm
  6. BIGMAT BIG AIR 150
    Membrana traspirante al vapore impermeabile all'acqua, massa areica 150 g/m2 (diffusione al vapore Sd= 0,03 m)
  7. GUARNIZIONE PUNTO CHIODO
  8. LISTELLI per intercapedine di ventilazione
  9. CONTROLISTELLI per posa tegole

In collaborazione con

2) ISOLAMENTO TERMICO DI COPERTURE A FALDE CON PANNELLI STRUTTURALI PREDEFINITI

Sistema tetto ventilato ISOTEC in poliuretano rivestito di alluminio goffrato

DESCRIZIONE E VANTAGGI:

  • ELEVATO ISOLAMENTO TERMICO, grazie alla λD estremamente ridotta (0,023 W/mK) del poliuretano;
  • ECONOMICO, con un ottimo rapporto qualità-prezzo e veloce da installare;
  • VENTILATO, grazie ai correntini forati in ALUZINC di altezza 4 cm integrati nel pannello ISOTEC versione XL;
  • MICROVENTILATO, grazie ai correntini forati in ALUZINC di altezza 3 cm integrati nel pannello ISOTEC versione standard;
  • PORTANTE, grazie alla sua elevata resistenza a compressione (120 kPa) il pannello è idoneo al camminamento sui correntini in ALUZINC;
  • ELEVATO SFASAMENTO TERMICO, COMFORT ACUSTICO ED ELEVATA RESISTENZA AL FUOCO, in abbinamento al pannello in lana di legno mineralizzata CELENIT N che rende il sistema particolarmente indicato per le coperture in legno.

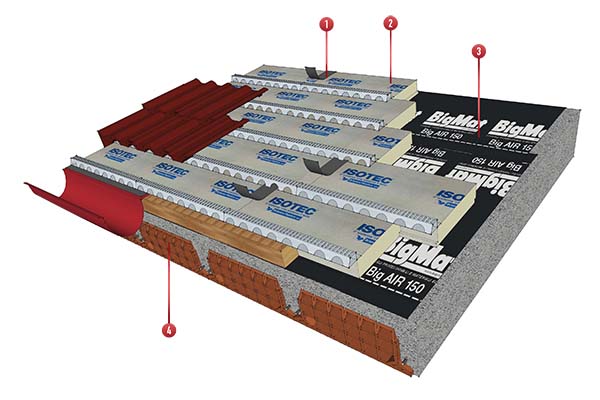

Coperture inclinate. isolamento termico di coperture in laterocemento con pannelli strutturali predefiniti

Sistema ISOTEC per tetti in laterocemento

  1. GUAINA DI ALLUMINIO BUTILICO
    Impermeabilizzazione giunto
  2. ISOTEC spessori 60-80-100-120 mm
    Pannello microventilato in schiuma poliuretanica rigida
  3. BigMat BIGAIR 150
    Membrana traspirante impermeabile all'acqua
  4. SOLAIO LATEROCEMENTO
Coperture inclinate. isolamento termico di coperture in legno con pannelli strutturali predefiniti

Sistema ISOTEC XL + CELENIT per tetti in legno

  1. ISOTEC XL spessori 80-100-120 mm
    Pannello ventilato in schiuma poliuretanica rigida
  2. CELENIT N spessore 75 mm
    Isolante termico in lana di legno di abete rosso mineralizzata e legata con cemento Portland, ρ = 347 kg/m3, λD = 0,065 W/mK
  3. DEFEND/V spessore 4 mm
    Guaina bituminosa freno al vapore
  4. PERLINE IN ABETE
    Spessore 20 mm

In collaborazione con

3) ISOLAMENTO TERMICO DI COPERTURE IN LEGNO A FALDE CON ISOLANTI NATURALI

Sistema tetto Bioecologico ventilato in fibra di legno e lana di legno

I VANTAGGI:

  • DOPPIA VERSIONE, SISTEMA A "TRE STRATI" con isolamento in fibra di legno a "sandwich" tra due pannelli CELENIT N oppure SISTEMA CELENIT F2 con unico pannello di fibra di legno "accoppiata" a CELENIT N;
  • ELEVATO COMFORT TERMICO IN TUTTE LE STAGIONI, grazie all'effetto combinato dell'elevata inerzia termica della lana di legno mineralizzata CELENIT N e della bassa conducibilità termica della fibra di legno;
  • ELEVATO COMFORT ACUSTICO con potere fonoisolante pari a 40 dB (o 41 dB nella versione CELENIT F2);
  • TRASPIRANTE, VENTILATO ED ECOCOMPATIBILE;
  • ELEVATA RESISTENZA MECCANICA E OTTIMO COMPORTAMENTO AL FUOCO.
Coperture inclinate. isolamento termico di coperture in legno a falde con isolanti naturali, tre strati

Sistema tre strati

  1. CELENIT GT/125
    Membrana impermeabile traspirante al vapore, Sd = 0,03 m
  2. CELENIT N 20 mm
    Pannello in lana di legno mineralizzata, ρ = 500 kg/m3
    Resistenza termica dichiarata RD = 0,30 m2K/W
  3. CELENIT FL/150 140 mm
    Pannello isolante in fibra di legno pressata, ρ = 160 kg/m3,
    λD = 0,039 W/mK
  4. CELENIT FV/160
    Membrana freno al vapore, 160 gr/m2, Sd = 3 m
  5. PERLINE IN ABETE
    Spessore 25 mm
  6. CELENIT N 30 mm
    Pannello in lana di legno mineralizzata, ρ = 433 kg/m3
    Resistenza termica dichiarata RD = 0,45 m2K/W
Coperture inclinate. isolamento termico di coperture in legno a falde con isolanti naturali, sistema Celenit F2

Sistema CELENIT F2

  1. GUARNIZIONE PUNTO CHIODO
  2. CELENIT F2 190 (50/140) mm
    Pannello in lana di legno CELENIT N 50 mm accoppiato a pannello in fibra di legno, ρ = 110 kg/m3, λD = 0,037 W/mK
  3. PERLINE IN ABETE
    Spessore 25 mm
  4. CELENIT FV/160
    Membrana freno al vapore, 160 gr/m2, Sd = 3 m
  5. CELENIT GT/125
    Membrana impermeabile traspirante al vapore Sd = 0,03 m

In collaborazione con

4) TETTO IN LATEROCEMENTO ISOLATO CON POLIURETANO ESPANSO
Coperture inclinate. tetto in laterocemento isolato con poliuretano espanso
  1. INTONACO interno spessore 15 mm
  2. SOLAIO DI COPERTURA spessore 22 cm
    Struttura portante in laterocemento
  3. INDEVER INDEX
    Primer bituminoso di adesione (250/500 g/m2)
  4. PROMINENT/V INDEX
    Barriera al vapore costituita da una membrana impermeabilizzante bitume distillato polimero elastoplastomerica di 4 Kg/m2, con faccia superiore bugnata e armata con feltro di vetro rinforzato (posa per incollaggio in aderenza a fiamma)
  5. STIFERITE CLASS B spessore 10 cm
    Pannello sandwich costituito da un componente isolante in schiuma polyiso espansa, priva di CFC o HCFC, rivestito sulla faccia superiore con velo vetro bitumato accoppiato a PPE, idoneo all'applicazione per fiammatura, e quella inferiore con fibra minerale saturata
  6. MINERAL TESTUDO SPUNBOND POLIESTERE 4,5 Kg/m2
    Membrana impermeabilizzante bitume distillato polimero elastoplastomerica di massa 4,5 Kg/m2 rivestita con scagliette di ardesia, e armatura in tessuto non tessuto di poliestere da filo continuo Spunbond
  7. FASCIA DI TENUTA SOTTOLISTELLO spessore 4 mm
    Fascia impermeabilizzante di spessore 4 mm e larghezza 100 mm
  8. LISTELLI 30x50 mm
    Listelli in abete per posa manto di copertura
  9. MANTO DI COPERTURA
5) ISOLAMENTO TERMOACUSTICO DI TETTI IN LEGNO
Coperture inclinate. isolamento termoacustico di tetti in legno

Tetto BigMat in fibra di legno

DESCRIZIONE E VANTAGGI:

  • Tetto a elevate prestazioni termiche e acustiche, completamente naturale e traspirante, ideale per il benessere abitativo.

    L'isolamento in fibra di legno, in doppio strato HDP Q11 STANDARD e WF CLASSIC, permette di risparmiare energia in inverno e trattenere il calore esterno in estate, garantendo elevati valori di sfasamento termico.

    La membrana schermo freno al vapore BigMat Big Ve 165, posta al di sotto dello strato coibente, e la membrana traspirante BigMat Big Air 150, posta al di sopra, proteggono la struttura e l'isolante dal rischio formazione di condensa e dall'ingresso di acqua dall'esterno.

  1. PERLINE IN ABETE 20 mm
  2. BIGMAT BIG VE 165
    Schermo freno al vapore impermeabile all'acqua, massa areica 165 g/m2 rinforzato con rete di armatura (diffusione al vapore Sd = 3 m)
  3. HDP Q11 STANDARD
    Pannello isolante in fibra di legno a media densità, 130 Kg/m3, e conducibilità dichiarata λD pari a 0,038 W/mK
  4. WF CLASSIC
    Pannello isolante in fibra di legno a media densità, 240 Kg/m3, e conducibilità dichiarata λD pari a 0,050 W/mK
  5. BIGMAT BIG AIR 150
    Membrana traspirante al vapore impermeabile all'acqua, massa areica 150 g/m2 (diffusione al vapore Sd= 0,03 m)
  6. GUARNIZIONE PUNTO CHIODO
  7. LISTELLI per intercapedine di ventilazione
  8. CONTROLISTELLI per posa tegole
